IC-7850指标参数
|
|
频率范围1
|
接收：0.030–60.000MHz*2
发射：美版
1.800–1.999MHz
3.500–3.999MHz
5.255–5.405MHz*2
7.000–7.300MHz
10.100–10.150MHz
14.000–14.350MHz
18.068–18.168MHz
21.000–21.450MHz
24.890–24.990MHz
28.000–29.700MHz
50.000–54.000MHz
发射：欧版
0.1357–0.1378MHz
1.810–1.999MHz
3.500–3.800MHz
7.000–7.200MHz
10.100–10.150MHz
14.000–14.350MHz
18.068–18.168MHz
21.000–21.450MHz
24.890–24.990MHz
28.000–29.700MHz
50.000–52.000MHz
|
|
工作模式
|
USB, LSB, CW, RTTY, PSK31/63, AM, FM
|
|
频道数量
|
101 (99常规， 2边界扫描)
|
|

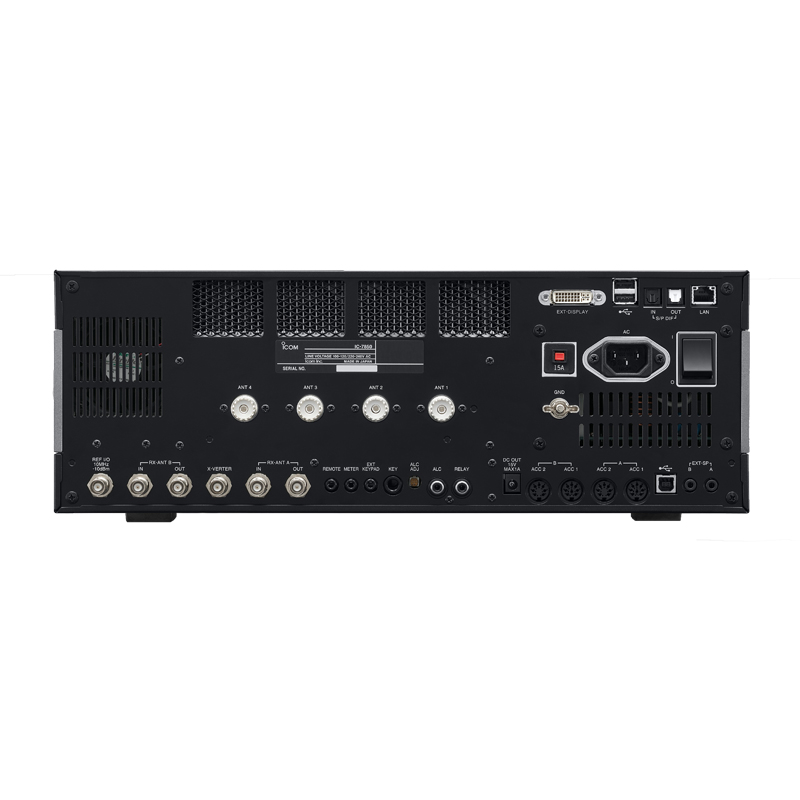

天线接口
|
SO-239×4 和 BNC×2 (50Ω不平衡(调谐关闭))
|
|
使用温度
|
0°C to +50°C;
|
|
频率稳定度
|
小于 ±0.05ppm (0°C to +50°C @ 54MHz,预热后)
|
|
频率分辨率
|
1Hz (最小值)
|
|
电源供电
|
85–265V AC
|
|
电流消耗
|
TX: 800VA (最大功率输出)
RX: 130VA/120VA typ. (最大音量/待机)
|
|
外观尺寸(W×H×D,
不含突出部分)
|
425×149×435 mm;
|
|
重量(approximate)
|
23.5 kg;
|
|
发射指标
|
|
输出功率
|
SSB/CW/FM/RTTY/PSK: 5–200W
AM: 5–50W
发射转换(CW): 大于 –20dBm
|
|
调制方式
|
SSB : Digital P.S.N. modulation
AM : Digital low power modulation
FM : Digital phase modulation
|
|
杂散发射
|
HF: 大于 60dB,
50MHz: 大于 70dB
|
|
载波抑制
|
大于 63dB
|
|
无用边带抑制
|
大于 70dB
|
|
⊿TX 可变范围
|
±9.999kHz
|
|
麦克风阻抗
|
600Ω (8-芯)
|
|
接收指标
|
|
接收方式
|
二次超外差
|
|
中心频率
|
主接收: 64.455MHz/36kHz (1st/2nd)
副接收: 64.555MHz/36kHz (1st/2nd)
|
|
灵敏度(标称)
(HF: Pre-amp 1 ON, 50MHz: Pre-amp 2 ON)
|
SSB, CW, RTTY, PSK (BW=2.4kHz, at 10dB S/N)
0.1MHz～1.7999MHz：0.5μV
1.8MHz～29.990MHz：0.16μV
50MHz～54MHz ：0.13μV
AM (BW=6kHz, at 10dB S/N)
0.1MHz～1.7999MHz：6.3μV
1.8MHz～29.990MHz：2μV
50MHz～54MHz ：1μV
FM (BW=15kHz, at 12dB SINAD)
1.8MHz～29.990MHz：0.5μV (28–29.9MHz)
50MHz～54MHz：0.32μV
|
|
红色灵敏度(小于)
Preamp ON
SSB, AM, FM: at 12 dB SINAD
(欧版)
|
SSB (2.4 kHz):
1.8–2.999 MHz 10 dBμV emf
3.0–29.999 MHz 0 dBμV emf
50 MHz 段 –6 dBμV emf
AM (4 kHz, 60% modulation):
1.8–2.999 MHz 16 dBμV emf
3.0–29.999 MHz 6 dBμV emf
50 MHz 段 0 dBμV emf
FM (7 kHz, 60% modulation):
28–29.700 MHz 0 dBμV emf
50 MHz 段 –6 dBμV emf
|
|
静噪灵敏度
|
SSB, CW, RTTY, PSK: 小于 5.6μV (Pre-amp: OFF)
FM: 小于 1μV (Pre-amp: OFF)
|
|
选择性
|
SSB (BW=2.4kHz, sharp)：2.4kHz/-3dB 3.6kHz/-60dB
CW/RTTY/PSK (BW=500Hz, sharp)：500Hz/-3dB 700Hz/-60dB
AM(BW=6kHz)：6.0kHz/-3dB 15kHz/-60dB
FM(BW=15kHz)：12kHz/-6dB 20kHz/-60dB
|
|
杂散和图像抑制
|
大于 70dB
|
|
音频输出功率
|
大于 2.6W (10% distortion, 8Ω load)
|
|
天调指标
|
|
匹配阻抗
|
HF 段: 16.7Ω-150Ω 不平衡 (VSWR 好于 3:1)
50MHz: 20Ω - 125Ω不平衡 (VSWR好于 2.5:1)
|
|
最小工作功率
|
HF 段: 8W,
50MHz 段: 15W
|
|
调谐精度
|
VSWR 1.5:1 或者小于
|
|
插入损耗
|
小于1.0 dB (调谐后)
|
